Bestes Angebot 🧨 Honeywell Braukmann F76S Rückspülfilter F76S-11/4”AA DN32 ⭐

Eigenschaften

• Material: Metall
• Farbe: Transparent
• Gewindedurchmesser: 3/8″ (12×17)
• Garantie: 2.0

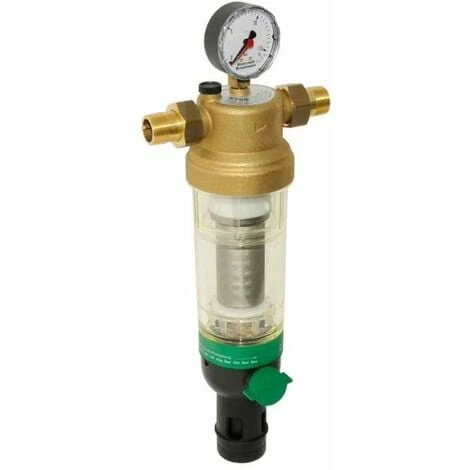

Honeywell Braukmann F76S11/4AA Rückspülfilter 1 1/4” Neu mit Double Spin-Technologie.

Funktionsbeschreibung:

Der Filtereinsatz ist in zwei Bereiche unterteilt. Beim Filtern wird nur der große untere Bereich von außen nach innen von Wasser durchströmt, der kleine obere Bereich kommt nicht mit ungefiltertem Wasser in Berührung. Beim Öffnen des Kugelventils zum Rückspülen wird der gesamte Filtereinsatz nach unten gedrückt bis die Wasserzufuhr zur Außenseite des unteren Bereichs unterbrochen ist. Gleichzeitig wird der Wasserdurchfluss durch den oberen Bereich geöffnet. Das für die Filterreinigung benötigte Wasser durchströmt den oberen Filterbereich, den rotierendenImpeller und anschließend den unteren Filterbereich von innen nach außen, d.h. die Rückspülung erfolgt mit gefiltertem Wasser. Dabei wird auch der obere Bereich durch den Impellerstrahl gereinigt. Durch Schließen des Kugelventils schaltet sich der Filtereinsatz automatisch in Betriebsstellung zurück.

Ausführung:

-Gehäuse mit Manometer
-Verschraubungen (nur AA)
-Feinfilter in Klarsicht-Filtertasse (100MY)
-Kugelventil mit Ablaufanschluss
-Doppelringschlüssel für Filtertasse

Werkstoffe:

-Gehäuse aus entzinkungsbeständigem Messing
-Verschraubungen aus Messing
-Feinfilter aus nichtrostendem Stahl
-Klarsicht -Filtertasse aus stoßfestem, glasklarem Kunststoff Dichtungen aus NBR

Anwendung:

Die rückspülbaren Feinfilter F76S sichern ununterbrochen die Wasserversorgung mit gefiltertem Wasser. Der Feinfilter verhindert das Einspülen von Fremdpartikeln, wie z.B. Rostteilchen, Hanfreste und Sandkörner. Die Geräte entsprechen den Anforderungen der gültigen DIN/DVGW Vorgabe.

Auch während der Rückspülung Versorgung mit gefiltertem Wasser, schnelles und gründliches Reinigen des Filters bei gleichzeitig geringem Wasserverbrauch. Memory-Ring als Hinweis auf die nächstfällige manuelle Rückspülung. Rückspülautomatik mit Bajonett Anschluss nachrüstbar. Große Filterfläche Filtertasse aus stoßfestem, glasklaren Kunststoff ermöglicht einfache Kontrolle der Filterverschmutzung. Filtereinsatz komplett austauschbar. Sehr einfache Bedienung. KTW-Empfehlungen werden eingehalten, Zuverlässig und bewährt. Normgerechter Ablaufanschluss.

Verwendungsbereich:

Medium Wasser

Technische Daten:

-Einbaulage waagrecht mit Filtertasse nach unten
-Betriebstemperatur Max. 40 °C bei Klarsicht-Filtertasse
-Betriebsdruck Min. 1,5 bar
-Max. 16 bar bei Klarsicht-Filtertasse
-Anschlussgröße 1 1/4”
-Gewicht: 5kg

Bilder und Textquelle: Honeywell GmbH



Gewindeübersicht

Druckminderer ? Rückspülfilter ? Hauswasserstationen – Systemtrenner

Die Dimension der o.g. Sanitärarmaturen richtet sich nach dem Rohranschluss. Der Überwurf an der Armatur ist dann in der Regel eine Dimension größer. Die unten aufgeführten Werte gelten als Anhaltspunkte und können je nach Hersteller geringfügig schwanken.

Nennweite Rohranschluss	Rohranschluss In Zoll	Gewindemaß Rohranschluss	Gewinde an der Armatur	Gewindemaß an der Armatur	Schlüsselweite Überwurf
DN 15	½?	ca. 20 mm	¾?	ca. 26 mm	ca. 30 mm
DN 20	¾?	ca. 26 mm	1?
